Jak dobrać odciąg dymów spawalniczych do warsztaty? Kompletny poradnik 2026

Dymy spawalnicze to jedno z największych zagrożeń w środowisku pracy spawacza. Zawierają drobne cząstki metali, tlenki oraz szkodliwe gazy, które mogą prowadzić do poważnych problemów zdrowotnych i obniżenia wydajności pracy.

Dlatego odpowiednio dobrany odciąg dymów spawalniczych to dziś nie tylko kwestia komfortu, ale przede wszystkim bezpieczeństwa, zgodności z normami oraz efektywność produkcji.

W tym poradniku pokażemy Ci krok po kroku:

• jak dobrać system filtrowentylacji
• jakie rozwiązanie wybrać do Twojego warsztatu
• jakie błędy najczęściej popełniają firmy

1. Dlaczego odciąg dymów spawalniczych jest tak ważny?

Podczas procesów spawalniczych (MIG/MAG, TIG, MMA) powstają bardzo drobne cząstki pyłów i gazów, które są praktycznie niewidoczne gołym okiem, ale niezwykle szkodliwe dla zdrowia.

Największym problemem jest to, że:

• cząstki dymów spawalniczych są bardzo drobne (często <1 µm)
• łatwo dostają się do płuc
• zawierają metale ciężki (np. mangan, chrom, nikiel)

Zgodnie z zaleceniami branżowymi (m.in. Nederman), najskuteczniejszą metodą usuwania zanieczyszczeń jest odciąg bezpośrednio u źródła ich powstania.

To oznacza, że sama wentylacja hali NIE wystarczy należy uzupełnić ją o filtrowentylację.

2. Jakie są rodzaje odciągów dymów spawalniczych?

Dobór systemu zaczyna się od wyboru odpowiedniego typu rozwiązania. Każde z nich ma inne zastosowanie.

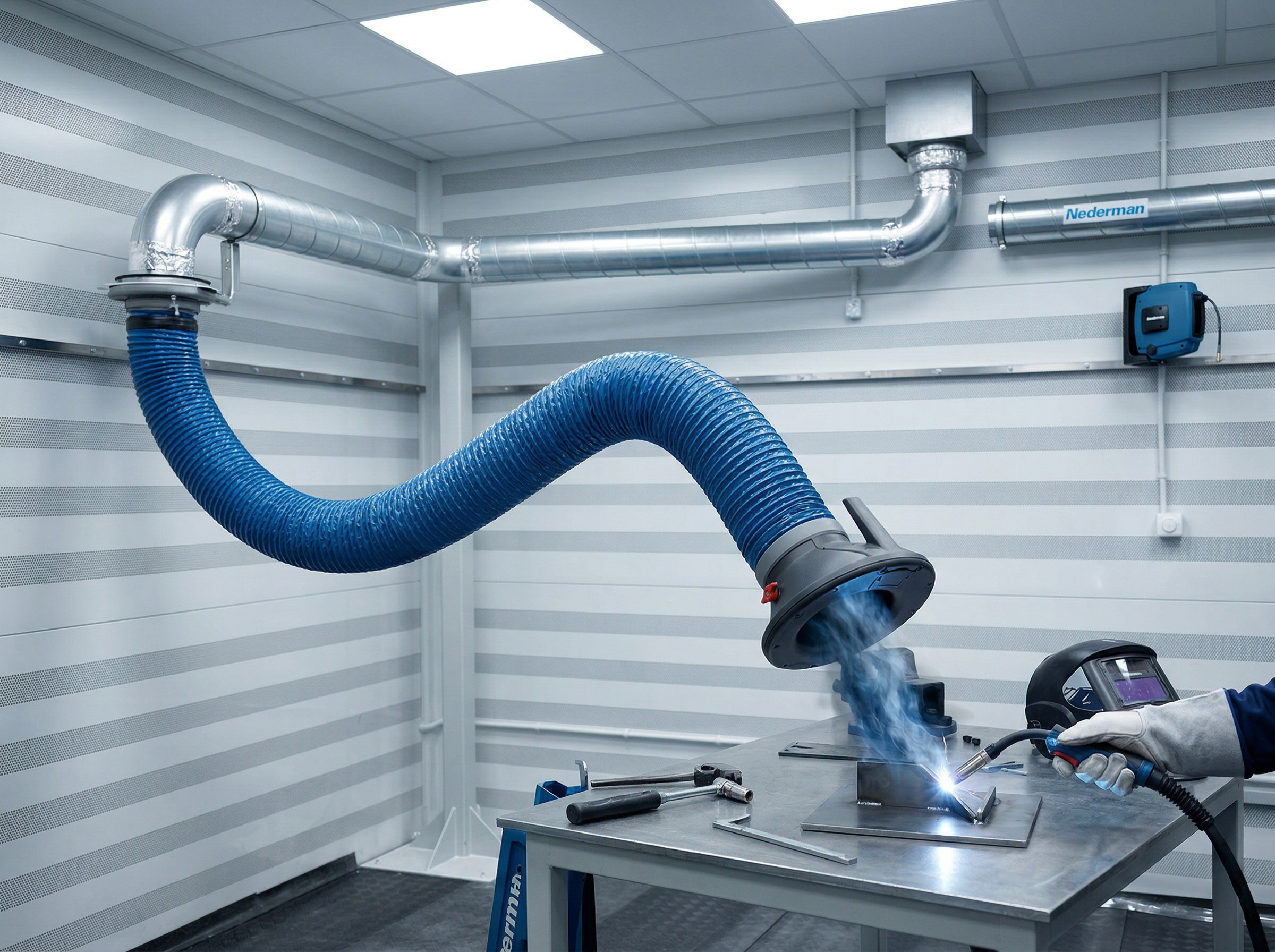

Ramiona odciągowe - najczęstszy wybór do warsztatów

Ramiona odciągowe to podstawowe rozwiązanie stosowane w filtrowentylacji stanowisk spawalniczych. Montuje się je bezpośrednio przy stanowisku pracy, dzięki czemu najskuteczniej wychwytują dymy u źródła.

Sprawdzają się szczególnie dobrze w warsztatach, gdzie:

• stanowiska są stałe
• praca odbywa się ręcznie
• potrzebna jest elastyczność ustawienia

Ramię odciągowe Nederman Original

Dobrze dobrane ramię znacząco zwiększa skuteczność całego systemu filtrowentylacji.

Odciągi mobilne - szybkie rozwiązanie bez instalacji

Mobilne odciągi dymów to rozwiązania typu "plug & play", które nie wymagają budowy instalacji kanałowej.

Najlepiej sprawdzają się:

• w małych warsztatach
• przy pracy okazjonalnej
• gdy stanowiska się zmieniają

Przykładowe produkty:

• FilterCart
• Fume Eliminator GoMax

Ich największą zaletą jest mobilność i łatwość wdrożenia, ale mają ograniczoną wydajność w porównaniu do systemów centralnych.

Systemy stacjonarne - dla większych zakładów

W przypadku większej liczby stanowisk najlepszym rozwiązaniem są systemy centralne, czyli jednostki filtracyjne mogące obsługiwać wiele punktów odciągowych jednocześnie.

Takie systemy:

• zapewniają wysoką wydajność
• pozwalają na rozbudowę instalacji
• są bardziej ekonomiczne przy dużej skali

Przykładowe produkty:

• MCP-GO SmartFilter

3. Jak dobrać odciąg dymów - krok po kroku

Dobór systemu filtrowentylacji powinien zawsze opierać się na realnych warunkach pracy.

Krok 1 - podaj średnią ilość roboczogodzin

To absolutna podstawa.

• 2-4 r/h w ciągu dnia stanowiska -> mobilny odciąg lub ramię + mały filtr
• 4+ r/h -> instalacja centralna

Krok 2 - określ proces technologiczny

Różne metody spawania generują różną ilość zanieczyszczeń.

Spawanie MIG/MAG generuje duże ilości dymów, dlatego wymaga wydajniejszych systemów odciągowych. TIG generuje mniej zanieczyszczeń, ale nada wymaga filtracji.

Krok 3 - dobierz odpowiednie ramię odciągowe

Ramię musi być dopasowane do stanowiska pracy.

Najważniejsze parametry to:

• z jakiego procesu będziemy odciągać zanieczyszczenia (spawanie, szlifowanie, inkludacja itp.)
• zasięg pracy / długość ramienia (2 m, 3 m, 4 m, 5 m)
• czy na stanowisku odbywać się będzie również szlifowanie

Najczęstszy błąd to wybór zbyt krótkiego ramienia lub praca na maksymalnym wysięgu, co znacząco obniża skuteczność odciągu.

4. Najczęstsze błędy przy doborze odciągu

W praktyce widzimy te same problemy u klientów:

• wybór zbyt słabego urządzenia
• brak odciągu bezpośrednio przy źródle
• złe ustawienie ramienia
• brak analizy stanowiska pracy
• kierowanie się wyłącznie ceną

Efekt?

System działa, ale nie spełnia swojej funkcji.

5. Jak powinno wyglądać idealne stanowisko spawalnicze?

Dobrze zaprojektowane stanowisko to takie, które:

• usuwa dymy bezpośrednio u źródła
• nie przeszkadza operatorowi
• jest ergonomiczne
• spełnia normy BHP

Najlepsze efekty daje połączenie:

Ramienia odciągowego + odpowiedniej jednostki filtracyjnej

6. Jakie rozwiązania warto wdrożyć?

Na podstawie praktyki:

-> Mały warsztat (praca okazjonalna):

• FilterCart

-> Średnia i duża produkcja:

• kilka ramion + jednostka centralna

7. Najczęściej zadawane pytania (FAQ)

Jakie odciąg dymów spawalniczych do małego warsztatu?

Do małych warsztatów gdzie praca jest okazjonalna najlepiej sprawdzają się mobilne odciągi, takie jak FilterCart, który nie wymagają instalacji i są gotowe do pracy od razu po podłączeniu.

Czy ramię odciągowe wystarczy?

Tak, pod warunkiem że jest podłączone do odpowiedniego systemu filtracyjnego i ustawione blisko źródła dymu. Samo ramię bez filtracji nie rozwiązuje problemu.

Co lepsze - mobilny czy stacjonarny odciąg?

Mobilne rozwiązania są dobre na start, natomiast przy większej liczbie stanowisk zdecydowanie lepszym wyborem są systemy stacjonarne.

Jak daleko powinno być ramię od miejsca spawania?

Najlepiej, aby znajdowało się możliwie blisko źródła dymu - zwykle 20-30 cm. Im dalej, tym mniejsza skuteczność odciągu.

8. Podsumowanie

Dobór odciągu dymów spawalniczych to nie jest wybór jednego urządzenia, tylko decyzja o całym systemie pracy.

Najlepsze efekty osiągniesz, jeśli:

• dopasujesz rozwiązanie do liczby stanowisk
• zastosujesz odciąg u źródła
• dobierzesz odpowiednią filtrację
• unikasz typowych błędów
